當前頁面: 首頁 > 產品中心 > 工程機械

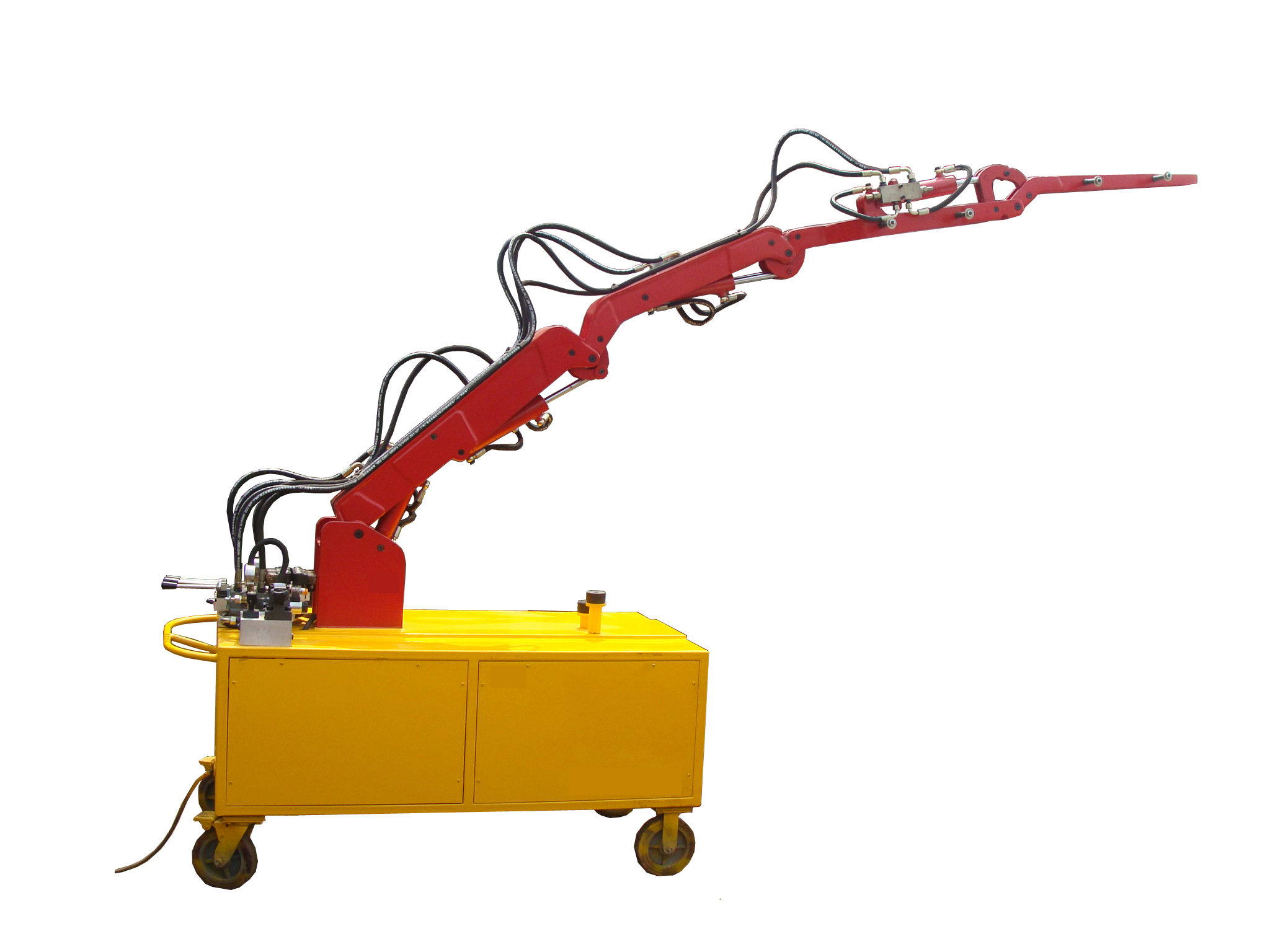

JYBC-A型液壓混凝土泵車臂架仿真實驗臺
產品簡介: 用于了解混凝土泵車臂架的結構及工作原理,驅動及控制方式。能完成臂架的展開與收攏,位置控制,單臂展開、收攏,多臂展開、收攏,展開時間控制,臂架加載控制實驗等功能
7x24小時咨詢熱線 13667316246  13606500984
通過微信聯絡


(特別說明:長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產,以下為實驗設備基礎參數,如需定制請電話聯系

用于了解混凝土泵車臂架的結構及工作原理,驅動及控制方式。能完成臂架的展開與收攏,位置控制,單臂展開、收攏,多臂展開、收攏,展開時間控制,臂架加載控制實驗等功能,整機采用冷軋鋼板焊接結構設計。內置式動力泵站系統,電機泵組一軸式安裝組合、風冷式散熱、萬向剎車腳輪結構。臂架按37m實物泵車長度按1:10縮小制作,采用電液控制與手動控制形式,動力元件、執行元件、控制原件、輔助元件均采用華德、榆次等知名工業品牌元件。


一、主要參數:

排    量:5.9ml/rev

油泵電機:M3P4H523/ VAI-15F-A3轉    速:1420r/min

變量葉片泵組:1套   驅動功率:1.5KW

型    號:2HP+VC1-25F-A3     電  源:220V/380V  50Hz

最高使用壓力:7Mpa

風冷卻器:1臺

型  號:AW0608

壓  力:1.4Mpa

流  量:20L/min

功  率:65W

電  源:220V

油  箱:容積80L    過濾精度:10μm

二、配置清單

序號

型號

名稱

制造廠家

數量

備注

1

JG-A

泵臂

嘉國教儀

2

JG-02

泵送部分

嘉國教儀

3

JG-01-10-14

泵座

嘉國教儀

4

JG-00

臂式泵送系統

嘉國教儀

5

JG-01-01

臂座

嘉國教儀

6

JG-01-06

臂座墊板

嘉國教儀

7

JG-01-07

臂座驅動大齒輪

嘉國教儀

8

JG-01-02

臂座上彎管

嘉國教儀

9

JG-01-09

臂座下彎管

嘉國教儀

10

JG-01-05

臂座油管接頭

嘉國教儀

11

JG-01-10-01

齒輪檔蓋

嘉國教儀

12

JG-01-08

大齒輪托板

嘉國教儀

13

JG-01-04-02

鋼管聯接件一

嘉國教儀

14

JG-01-04-03

鋼管聯接件二

嘉國教儀

15

JG-01-04-01

活動管套外固定圈

嘉國教儀

16

JG-01-04

活動管套

嘉國教儀

17

JG-01-05-03

活動套環

嘉國教儀

18

JG-01-10-12

減速器端聯軸器

嘉國教儀

19

JG-01-10-08

減速器機體

嘉國教儀

20

JG-01-10-00

伸展臂驅動減速機

嘉國教儀

21

JG-01-05-05

推力軸承支撐圈

嘉國教儀

22

JG-01-10-06

渦輪

嘉國教儀

23

JG-01-10-03

渦輪輸出軸

嘉國教儀

24

JG-01-10-07

渦輪輸出軸悶蓋

嘉國教儀

25

JG-01-10-04

渦輪輸出軸透蓋

嘉國教儀

26

JG-01-10-05

渦輪限位套

嘉國教儀

27

JG-01-10-10

蝸桿

嘉國教儀

28

JG-01-10-09

蝸桿悶蓋

嘉國教儀

29

JG-01-10-11

蝸桿透蓋

嘉國教儀

30

JG-01-10-02

小齒輪

嘉國教儀

31

JG-01-12-00

一臂

嘉國教儀

32

JG-01-12-03

一臂拉桿銷

嘉國教儀

33

JG-01-12-08

一臂油缸檔蓋

嘉國教儀

34

JG-01-12-06

一臂油缸連接銷

嘉國教儀

35

JG-01-11

一臂油缸座

嘉國教儀

36

JG-01-12-01

一臂主臂架

嘉國教儀

37

JG-01-12-05

一二臂連接銷

嘉國教儀

38

JG-01-12-04

一二臂連接銷擋塊

嘉國教儀

39

JG-01-12-02

油缸臂架拉桿

嘉國教儀

40

JG-01-12-07

油缸拉桿限位套

嘉國教儀

41

JG-01-05-04

中心柱

嘉國教儀

42

JG-01-05-06

中心柱螺母

嘉國教儀

43

JG-01-05-02

軸承檔蓋

嘉國教儀

44

JG-01-05-01

軸承座圈

嘉國教儀
